電纜、母線安裝：規範指導施工+實例解析！

 本文是基於現行規範GB 50303-2015《建築電氣工程施工質量驗收規範》，總結了①電纜、②母線安裝施工的要點條文，輔以實例解析關鍵工序的質量控製，建議工程朋友們交流學習並深入理解，使得小黄鸭官网下载的電氣安裝工程符合規範要求。





電纜安裝施工

13.1.2 電纜敷設不得存在絞擰、鎧裝壓扁、護層斷裂和表麵嚴重劃傷等缺陷。

13.2.2 電纜敷設應符合下列規定：

1. 電纜敷設排列應順直、整齊，並宜少交叉。

2. 電纜轉彎處的最小彎曲半徑應符合表11.1.2的規定。

3. 在電纜溝或電氣豎井內垂直敷設或大於45°傾斜敷設的電纜應在每個支架上固定。

4. 在梯架、托盤或槽盒內大於45°傾斜敷設的電纜每隔2m固定，水平敷設的電纜，首尾兩端、轉彎兩側及每隔5m~10m處應設固定點。

8. 電纜出入電纜溝、電氣豎井、建築物，配電（控製）櫃、台、箱處以及管子管口處等部位應采取防火或密封措施。

13.2.4 電纜的首端、末端和分支處應設標誌牌，直埋電纜應設標示樁。

➤ 電纜敷設實例









電纜排列整齊，無交叉，彎曲半徑符合規範要求

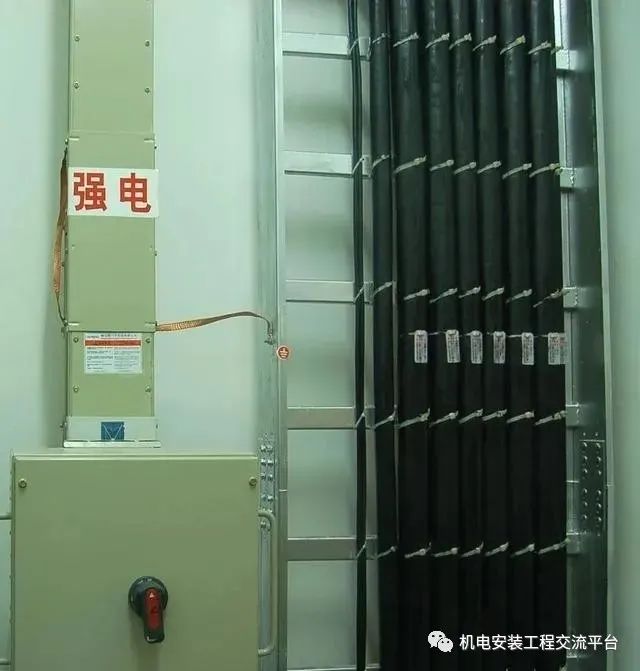

電纜在垂直梯架內敷設，在每個支架都應固定







梯架內電纜敷設整齊，固定牢固，標識明確











電纜穿越防火分區處防火封堵嚴密

➤ 電纜敷設常見問題





電纜橋架內敷設電纜的總截麵麵積（包括外護層）不應大於橋架內截麵麵積的75%





橋架內不允許同時敷設電纜線路和絕緣電線

➤ 電纜溝內支架安裝實例









電纜溝內支架安裝牢固間距均勻，接地可靠

➤ 電纜溝內穿越防火分區安裝實例







室外電纜溝，電纜穿越防火分區安裝在防火分區之間砌一道隔離牆，電纜穿越處用防火泥封堵嚴密





室內電纜溝，電纜穿越防火分區安裝橋架接地跨接良好，電纜敷設整齊

➤ 礦物電纜敷設注意事項

礦物電纜具有耐火、防暴、防水，耐腐蝕、載流量大等優點而被廣泛的應用。但礦物電纜也有自身的弱點，比如：易受潮、易產生渦流、由於質地較硬，彎曲困難。故在敷設礦物電纜時應注意以下問題：

1. 礦物電纜大都是單芯，易在固定金具中產生渦流，所以在施工中盡量采用非金屬固定綁紮，同時采用合理的電纜相序排列，使渦流最小。

2. 礦物電纜的絕緣是由礦物氧化鎂組成，極易與空氣中水份發生化學反應。在製作電纜頭與中間接頭時要除濕處理，盡量與空氣隔離。

3. 由於礦物電纜外包大都是銅質材料，硬度較高，在處理彎曲時，應使用專用彎曲工具，注意用力均勻，不能強彎，以免造成損傷。

➤ 礦物電纜敷設實例









礦物電纜彎曲弧線流暢，排列整齊，固定牢固





礦物電纜進配電箱安裝





礦物電纜耐火試驗

➤ 礦物電纜過路箱安裝實例









礦物電纜過路箱內接線安裝

➤ 礦物電纜敷設常見問題







明敷礦物電纜不整齊，在水管下方無防水（潮）措施，礦物電纜盡量采用非金屬梯架及非金屬固定綁紮。

母線安裝施工

10.1.1 母線槽的金屬外殼等外露可導電部分應與保護導體可靠連接，且應符合下列規定：

1. 每段母線槽的金屬外殼間應連接可靠，且母線槽全長應與保護導體可靠連接不應少於2處。

2. 分支母線槽的金屬外殼末端應與保護導體可靠連接。

3. 連接導體的材質、截麵積應符合設計要求。

10.1.4 母線槽不宜安裝在水管正下方。

10.2.5 母線槽安裝應符合下列規定：

1. 水平或垂直敷設的母線槽固定點應每段設置一個，且每層不得少於一個支架，其間距應符合產品技術文件的要求，距拐彎0.4m～0.6m處應設置支架，固定點位置不應設置在母線槽的連接處或分接單元處。

2. 母線槽段與段的連接口不應設置在穿越樓板或牆體處，垂直穿越樓板處應有與建(構)築物固定的專用部件支座，其孔洞四周應設置高度為50mm及以上的防水台，並有防火封堵措施；

3. 母線槽跨越建築物變形縫處，應設置補償裝置；母線槽直線敷設長度超過80m，每50-60m宜設置伸縮節。

➤ 母線槽安裝的重點控製項目

1. 水平安裝

（1）插接母線組裝前應對每段的絕緣電阻值進行測定，用1000伏兆歐表搖測相間、相對地間的絕緣電阻值均應大於20MΩ。

（2）插接母線各段間連接應保持母線與母線對準、外殼與外殼對準，自然地而不應強行組裝，不使母線或外殼受到額外應力。

（3）插接母線的金屬外殼及其固定支架均應接地或接零良好，且全長不得少於兩處與接地或接零幹線連通，有跨接要求的，兩端應跨接地線可靠。

（4）封閉式母線敷設長度超過40m時，應設置伸縮節；穿越防火牆、樓板時，采取的防火隔離措施要嚴密。

（5）吊杆上下備母，且下備雙母，平彈墊齊全，且配套；母線與吊杆橫擔之間應采取壓板固定的方式，以確保不移動。

2. 垂直安裝

（1）過樓板處砌好擋水台，擋水台口角方正，距地高度以50mm為宜。（2）垂直敷設支撐在樓板處應采取專用彈簧減震支撐，減震裝置與插接母線垂直，安裝應牢固。

➤ 母線水平安裝實例





連接應保持母線與母線對準、外殼與外殼對準；穿越防火牆、樓板時，采取防火隔離措施





吊杆上下螺母，平墊及彈簧墊片齊全，且配套；母線與吊杆橫擔之間應采取壓板固定的方式，以確保不移動

➤ 母線垂直安裝實例





垂直穿越樓板處應有與建(構)築物固定的專用部件支座，其孔洞四周應設置高度為50mm及以上的防水台，並有防火封堵措施。

➤ 母線安裝實例





母線槽穿樓板上部正確安裝實例





母線槽水平正確安裝實例





垂直敷設支撐在樓板處應采取專用彈簧減震支撐，減震裝置與插接母線垂直，安裝應牢固。穿越樓板防火封堵措施到位。
