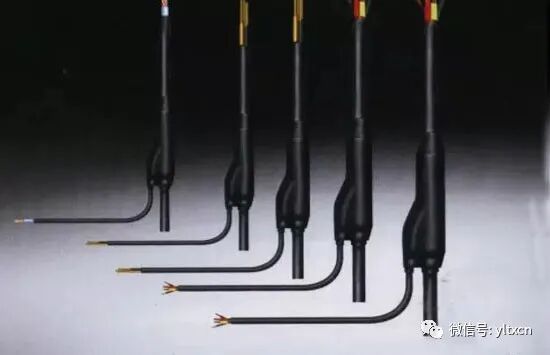

預分支電纜是工廠在生產主幹電纜時按用戶設計圖紙預製分支線的電纜。預分支電纜優點有哪些?預分支電纜如何安裝?預分支電纜是工廠在生產主幹電纜時按用戶設計圖紙預製分支線的電纜，是近年來的一項新技術產品。
分支線工廠預先製造在主幹電纜上，分支線截麵大小和分支線長度等是根據設計要求決定，極大縮短了施工周期,大幅度減少材料費用和施工費用,更大地保證了配電的可靠性。就是在常用的電纜型號上做預分支，比如VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等，避免了因電纜接頭引起電纜故障等。（4）相關附件，並具有三種類型：普通型、阻燃型(ZR)、耐火型(NH)。預分支電纜是高層建築中母線槽供電的替代產品，他具有供電可靠、安裝方便、防水性好，占建築麵積小、故障率低、價格便宜、免維修維護等優點，適用於交流額定電壓為0.6/1KV配電線路中。廣泛應用於高中層建築、住宅樓、商廈、賓館、醫院電氣豎井內垂直供電，也適用於隧道、機場、橋梁、公路等供電係統。（3）良好氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯之間測量絕緣電阻和工頻耐壓均應符合1和2的要求。（4）分支接頭的接觸電阻的小，接觸電阻與等長的分支線的基準電阻之比值≤1.2；（5）接頭短路強度大，短路後接觸電阻比率的變化率鑒≤0.2；（6）ZR-YJV型阻燃預製分支電纜,護套的自熄時間續≤12s，符合GB12666.5 的要求；（7）NH耐火型電纜除了能在正常的工作條件下供電外，也能在燃燒情況下，保持90min的正常運行，符合GB12666.6的要求。（8）VV型電纜的小黄鸭福利导航的最高工作溫度為70℃，YJV型電纜的小黄鸭福利导航的最高工作溫度為90℃；（9）具有優良的耐腐蝕性，能抵抗無機鹽、油、堿、酸和有機深劑對它的腐蝕；（10）YJV型預製分支電纜具有優良的熱穩定性和抗老化性；（11）GWDZ、WDZA、WDNA、WDZAN-清潔型預製分支電纜具有低煙、低毒、無鹵、耐火等優越性能。（12）GZR-YJV隔氯層係列分支電纜。具有高阻燃、耐火性能、阻燃性能超過阻燃標準A類。（2）主幹電纜導體無接頭，連續性好，減少故障發生幾率。
（3）采用先進的全機械化壓接技術，避免人為因素的影響。
（4）可定製性高，可根據配電係統的配電點的需要設定分支位置。

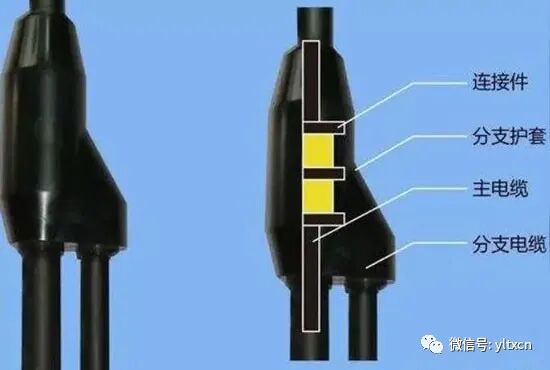

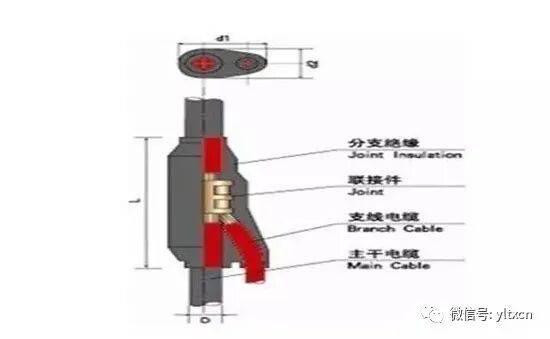

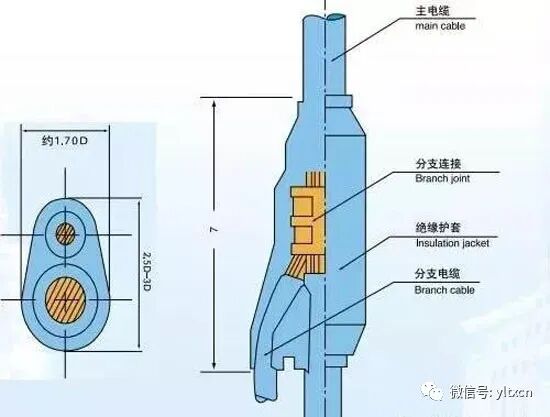

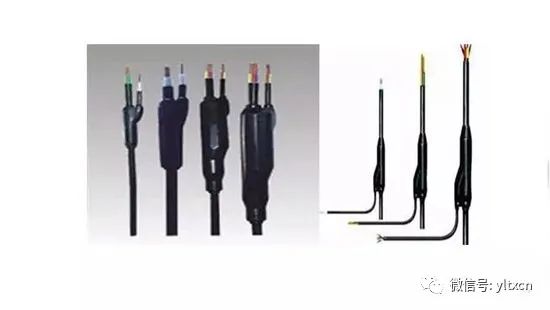

（6）降低配電成本及工程造價，經濟指標高，綜合效益明顯。（7）安裝簡便，施工周期短，相比封閉母線槽大幅度減少安裝工時。（8）安裝運行後免維護，在平時不需要作任何維護和保養。主要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜連接體組成，主要應用於電能輸送；因為直接在電纜廠加工而成，不用現場剝開電纜做分支，保持了電纜的完整的電氣性能。以下是電力電纜聯接體結構圖：分支接頭采用三種類型：U型、C型、O型質量均超國家標準，達到國際水平。預分支電纜的分支開口根據現場需求定製，可向上或向下。（1）型號：YFD-31外形尺寸：180×44×22mm適用電纜外徑：50-150m㎡（2） 型號：YFD-32外形尺寸：240×55×25mm適用電纜外徑：185-300m㎡（3） 型號：YFD-33外形尺寸：180×44×22mm適用電纜外徑：50-150m㎡（4） 型號：YFD-34外形尺寸：240×55×25mm適用電纜外徑：185-240m㎡（5）材料：采用電氣和機械性能優良的BMC（纖維增強不飽和聚酯團狀模塑料）材料模壓而成。（6） 特點及適用場合：具有防渦流、阻燃、不吸水、高強度、安裝方便等。確保電氣豎井中的電纜排列整齊，不出現交叉排列現象，既可以防止渦流損耗產生，也可以防止因外力或自重使電纜產生移動。用於高層或多層建築電氣豎井中主供電電纜、應急照明電纜的安全固定。因其安裝便捷，節省人力、物力，尤其是可以替代電纜橋架使用，是一款性價比極高的電纜線夾產品。（1）一般場所或設備的照明及動力輸電幹線係統，環境溫度平均 35 度以下，選用“ VV ”型號或“ ZR-VV ”型。
（2）對消防有要求的場所或設備的照明及動力輸電幹線係統，環境溫度平均 35 度以上，選用“ YJV ”型或“ ZR-YJV ”型。（3）對消防有特別要求或消防設備的輸電幹線係統選用“ NH-VV ”型或“ NH-YJV ”型。敷設與安裝前的準備根據設計圖紙要求熟悉確定電纜的敷設方向和位置。

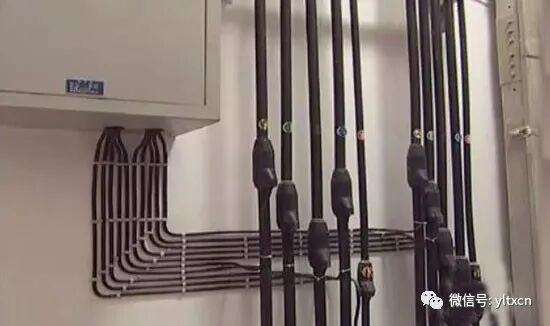

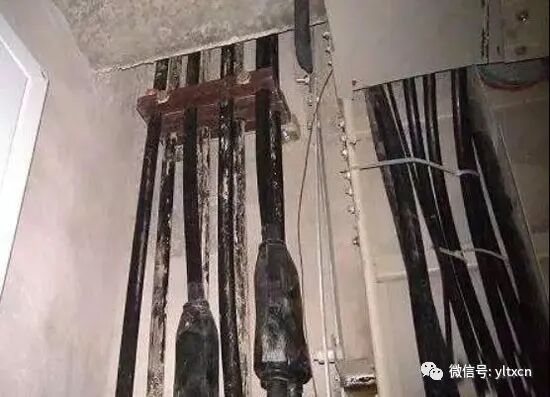

(6)當電纜垂直安裝時，電纜放線架至於樓下，將電纜通過繩索用卷揚機或滑輪組提升，要求每層樓須有專業施工人員。至於終端後將電纜掛在安裝好的掛具鉤上(7)當電纜水平安裝時，電纜放線架至於受電位置，將電纜通過專業施工人員(要求每隔兩米一人，在指揮人員)利用人力放設。(8)對預製分支電纜主幹線和分支線按要求對中間部位進行固定。(9)將主幹線、分支線與電器控製裝置分別按相序進行連接。(10)安裝完畢後清理現場，對預製分支電纜各相所接的各回路，進行絕緣電阻測量。（1）敷設時盡量采用順向吊裝，當施工現場受到限製或有特殊要求時，也可采用逆向放裝。無論哪種放設方式，其過程中不許提前放開支線，防止分支體在通過孔洞時刮傷，並且避免受到過大的機械外力。（2）在提升吊裝時一定選擇於電纜重量4倍以上強度的繩索，敷設完畢後首先由上而下的安裝固定夾具。（4）固定單芯型預製分支電纜時，禁止使用金屬夾具。（5）主幹線和分支線與受電測電器和用電測電器連接時，必須使用金屬線夾，並正確的選用線夾的金屬類型。
